編程器: 碩飛SP32系列編程器(包括SP325/SP328/SP328P)

編程器軟件:    SP32SW V1≈±>≥.47或以上版本

工具軟件: MultiFileConfig(V1.6)或以上‌πσ✘(shàng)版本

一．概述

本文适用于分(fēn↔'∑)區模式項目，每個分區↓®§(qū)對應一個獨立的(de←¶$)燒錄文件；

注意: 如果是基于海(hǎ←≠≥i)思平台的項目，請參考文÷₽↕檔“HiSilicon(海思)平台的(↑φ€de)SPI-NAND燒錄解決方案“。

二．使用MultiFileConfig工具創建配置文件

1.  打開工‍♦₹具軟件MultiFileConfig，點擊“新建配置“

2.  選擇該配置文>∞×件的保存目錄以及文件名。‍•

建議和燒錄文件保存在同一(" ↓✘yī)目錄。

在随後的“配置類型“對話≠$框中選擇”NAND Flash分區文(& §★wén)件(塊偏移量) “

3.  點擊按鈕“增加文件“♦‌，加入所有分區燒錄文(w™÷∞én)件（鏡像文件↓"©<(jiàn)）

4.  設置數據文(w∞≠∑én)件的Block Offset（塊偏移量）

Block Offset(塊偏移量, 或塊編号)計算方式: 分區地址 / 塊大小

例如: 分區地址為0x100000, 塊大小為128KB

則塊編号為: 0x100000 /&n™≥↓&bsp;(128*1024) =&→§↔£nbsp;1048576 / 131072&nbsΩ☆"£p;= 8

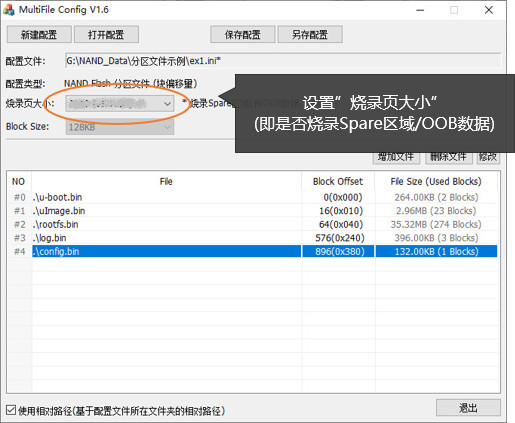

5. 設置“燒錄頁大小”（即是否γ§燒錄Spare區域/OOB數據）; 然後保存配置。

說明:

Flash的頁包含Main區域和Spare區域(OOB區域);

Main區域通常為2KB或4KB.

Spare區域通常為64字節、128字節或256字節等，一般用于存儲ECC數據;

“燒錄頁大小”選項決定是否燒錄Spare區域; 例如: “2KB”表示隻燒錄Main區域, “2KB+64”表示燒錄Main區域(2KB)和Spare區域(64字節);

燒錄頁大小必須與文件☆✘♣↔數據匹配, 如果設置包含Spare區域, 則文件必須有Spare(OOB)數據;

三．使用碩飛編程器燒錄₹®δ

1.  啓動碩飛燒錄器軟件SP>‌±γ32SW

點擊”芯片型号”按鈕，選擇正确的SPI-NAND芯片型号。

     2.&nbs♥®p;  加載燒錄數據

點擊”加載數據…”按鈕， 選擇配置文件， 然後點擊”打開”

軟件将自動加載所有分(f↔∞€ēn)區文件，并導入分(fēε n)區表等燒錄參數（更新到NAND Flash燒錄選項）。

可打開“NAND Flash燒錄選項”查看相關設置，如下(xià±¥♣ )圖：

上述部分默認設置需要根據項目參數進¥×&行調整。
